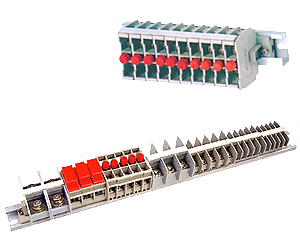

中文版JH(JH1)螺钉式组合型接线端子
| 概述 绝缘件采用热塑性聚酯PBT，导电金属结构件采用板式瓦楞螺钉压接，连接导线截面0.75~35mm2。主要适用于额定工作电压：交流50Hz (60Hz) 500V、直流 400V的电力系统中， 作电气的过渡连结。端子基本结构的特征比较明显，规格齐全。G型导轨安装。 端子基本结构的特征代号表（指国内型号的端子） |
| L | S | SL | T | TL | RD | K | H | LX | JD | B | G | |
| 基型 | 联络型 | 试验型 | 试验 联络型 |
特殊型 | 特殊 联络型 |
熔断 器型 |
开关型 | 焊接型 | 零线型 | 接地型 | 标记型 | 隔板 |
|
|
|
|
|
|
|
|
| 型号规格 | 外形尺寸mm | 连接导线 范围 mm2 |
额定 电流 A |
接线螺钉 | 配用端头 | 备注 | |||
| B | H | 厚 | 外形图 | ||||||
| JH1-1.5 | 44.5 | 48.5 | 7.5 | 1 | 0.75-1-1.5 | 17.5 | M3 | TU1-1/3 TO1-1/3 TU1-1.5/3 TO1-1.5/3 |
JH1-2.5 RD熔断器型 接线座配用 Φ8.5×31.5 圆柱形管状 有填料熔断 体型号gG1 分断能力不 小于50KA额 定电流分别 为2、4、6、 8、10、12、 16、20A |
| JH1-1.5L |
2 | ||||||||
| JH1-1.5B |
42 | 45 | 10 | 6 | |||||
| JH1-1.5G | 1.5 | 7 | |||||||
| JH1-2.5 | 46.5 | 51.5 | 9.5 | 1 | 1-1.5-2.5 | 24 | M4 | TU1-1/3 TO1-1/3 TU1-1.5/3 TO1-1.5/3 | |
| JH1-2.5L | 2 | ||||||||
| JH1-2.5RD | 49 | 70.5 | 16 | 5 | TU1-2.5/4 TO1-2.5/4 | ||||
| JH1-2.5S | 59 |
68.5 | 12 | 3 | 1-1.5-2.5 | 24 | 4M | ||
| JH1-2.5SL | 4 | ||||||||
| JH1-2.5B |
44 | 48 | 10 | 6 | |||||
| JH1-2.5G | 1.5 | 7 | |||||||
| JH1-2.5SG | 54 | 62 | 2 | 4 | |||||
| JH1-2.5RDG | 44 | 57.5 | 1.5 | ||||||
| JH1-6 | 52.5 | 54 | 13.5 | 1 | 2.5-4-6 | 41 | M5 | TU1-2.5/5 TO1-2.5/5 TU1-4/5 TO1-4/5 TU1-6/5 TO1-6/5 | |
| JH1-6L | 2 | ||||||||
| JH1-6B | 50 | 50.5 | 10 | 6 | |||||
| JH1-6G | 1.5 | 7 | |||||||
| JH1-25 | 60.5 | 63 | 20 | 1 | 10-16-25 | 101 | M6 | TO1-10/6 TO1-16/6 TO1-25/6 | |
| JH1-25L | 2 | ||||||||
| JH1-25B | 58 | 58.5 | 10 | 6 | |||||
| JH1-25G | 2 | 7 | |||||||
| JH1-35 | 66.5 | 59.5 | 26 | 1 | 16-25-35 | 125 | M8 | TO1-16/8 TO1-25/8-35/8 | |
